Membuat counter menggunakan Arduino dan sensor LDR

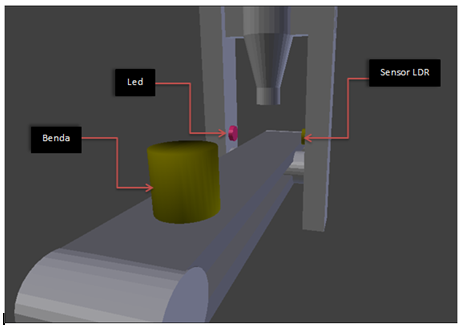

Ttutorial kali ini kita akan belajar membuat alat penghitung benda menggunakan sensor LDR (light dependent resistor), dan LED laser dot sebagai pemberi cahaya nya. Sensor LDR bekerja berdasarkan intensitas cahaya yang diterimanya, hal terebut dapat kita manfaatkan dengan cara menempatkan LDR di satu sisi, dan LED pada sisi yang lain, sehingga ketika ada benda yang melewati diantara keduanya, kondisi sensor akan berubah, yang tadinya terkena cahaya dari LED, sekarang cahaya-nya terhalang oleh benda yang melewatinya. untuk lebih jelasnya, dapat dilihat pada Gambar berikut

Dari Gambar diatas, (a) ketika tidak terdeteksi benda, maka cahaya dari LED akan diteruskan ke sensor, sehingga sensor akan bernilai HIGH. Kemudian pada Gambar (b), ketika terdeteksi benda, maka cahaya dari LED tidak dapat diteruskan ke sensor, karena terhalang benda, sehingga nilai sensor akan bernilai LOW.
untuk menjaga keakuratan pembacaan LDR, maka LDR harus dimasukkan pada suatu silinder kecil, semisal bekas antena radio tape.

keluaran dari sensor ini dapat kita gunakan untuk mengaktifkan pin Input pada Arduino, sehingga ketika sensor benilai HIGH / LOW, maka akan dilakukan perhitungaan dengan perintah

if (LDR == LOW) then count +=1.

berbeda dengan artikel sebelumnya,

dimana LDR dihubungkan dengn pin analog,kali ini kita akan menghubungkan pin LDR dengan pin digital, supaya nantinya dapat memudahkan dalam pemrogramannya. Alasan penggunaan pin ini, karena nilai yang diterima oleh pin digital akan bernilai 1 (HIGH) atau 0 (LOW), berbeda jika kita menggunakan pin analog, nilai yang dibaca oleh pin analog akan bernilai 0-1023. skema yang dibuat dapat dilihat pada Gambar berikut
