Rangkaian Listrik

Resistor
Hukum ohm, yaitu hukum yang menjelaskan tentang keberadaan arus (i) dan tegangan (v)
pada sebuah rangkaian tertutup dengan bantuan komponen pasif hambatan / resistor (R) Rangkaian Seri Resistor adalah rangkaian dari beberapa hambatan yang disusun secara berjajar. Seperti pada gambar berikut

Fenomena pada rangkaian seri:
- Arus pada tiap hambatan adalah sama.
- Tegangan pada tiap hambatan berbeda.
Menurut hukum ohm, V=I.R
Persamaan tegangan sumber V
sumber=V R1+V R 2+V Rn
Rumus mencari hambatan total R
total=R1+R2+Rn
Persamaan Pembagian Tegangan

Sifat rangkaian seri adalah, pembagi tegangan yang memiliki arus yang sama pada tiap hambatan
(R) nya, sedangkan tegangan nya berbeda – beda. Contoh Soal:
Sebuah rangkaian memiliki sumber tegangan 6 volt, memiliki 3 resistor yang disusun secara
seri, R1 berniliai 5 ohm, R2 bernilai 6 ohm, R3 bernilai 7 ohm.
Carilah arus dan tegangan yang mengalir pada tiap hambatan
> Solusi:
1. Cari Hambatan total dengan rumus
Rtotal= R1+R2+Rn = 5 + 6 + 7 = 18 Ω.
2. cari nilai arus, dengan persamaan:

 kemudian selanjutnya adalah menghitung pembagian tegangan

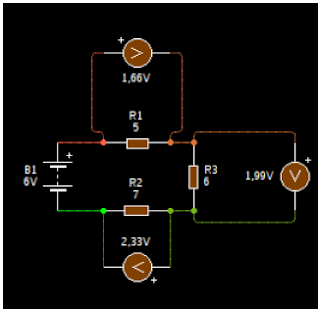

kemudian untuk pembuktiannya, dapat disimulasikan melalui software live wire. Yang dapat
dilihat pada gambar dibawah ini
